64GB版金色iPhone 5s拆解 维修成本提升

2013-09-22 00:00    腾讯数码

  腾讯数码讯(编译:张秀梅)国外著名的电子产品拆解大师iFixit在iPhone 5s刚刚上市就为我们带来的金色版的拆解分析。我们知道苹果为iPhone 5s添加了新的Apple ID指纹识别传感器及M7处理器。那么新的产品在硬件上将会给我们带来哪些惊喜呢?让我们跟随iFixit的节奏一起来看看iPhone 5s的内部构造。

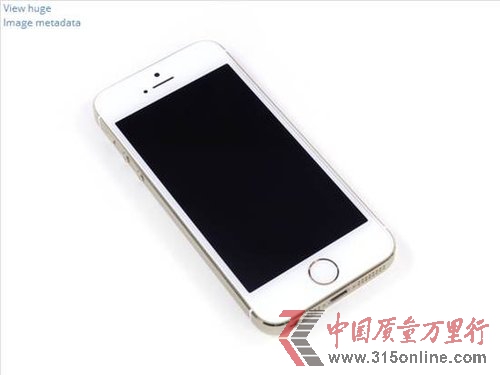

  本次拆解的是人气火爆的“土豪金”版iPhone 5s。

64GB版金色iPhone 5s拆解 维修成本提升

64GB版金色iPhone 5s拆解 维修成本提升

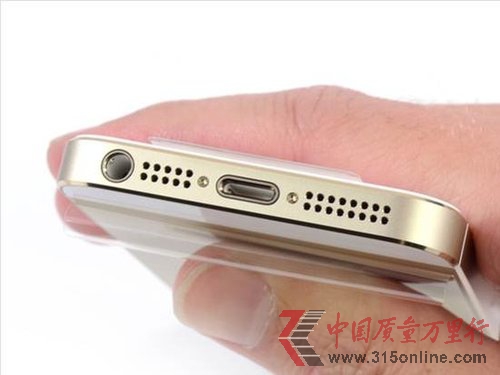

  苹果继续用这种梅花螺丝,避免普通用户自行拆机。不过现在已经有很多专门的拆解工具。

64GB版金色iPhone 5s拆解 维修成本提升

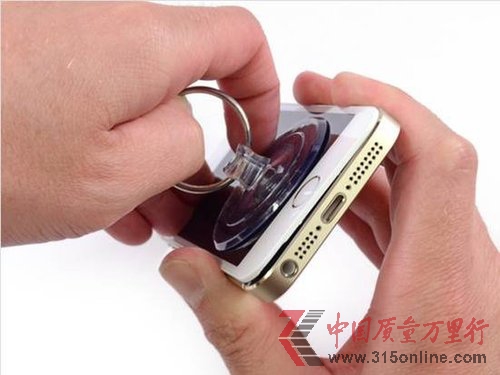

  用吸盘把屏幕跟后壳分离。

64GB版金色iPhone 5s拆解 维修成本提升

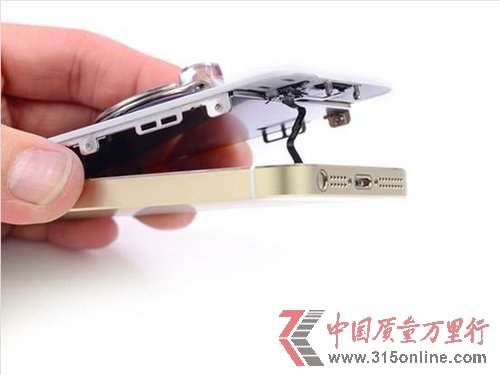

  不能鲁莽地撬开,因为在 Home 键这里有一根电线连接到 Lightning 集成,用来连接 Touch ID 感应器的。用力过猛就很容易拉断,所以拆屏幕时除了用吸盘,还要用一把扁平的撬刀作为辅助。

64GB版金色iPhone 5s拆解 维修成本提升

  打开屏幕后,我们看到 iPhone 5s 的内部其实跟 iPhone 5 没有太多的差别,最明显的可能就是电池那已经没有一块可供提起的标签了。

64GB版金色iPhone 5s拆解 维修成本提升

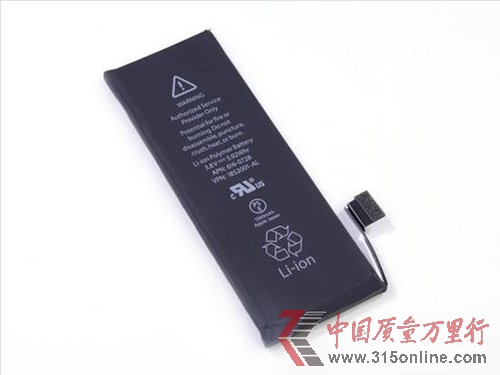

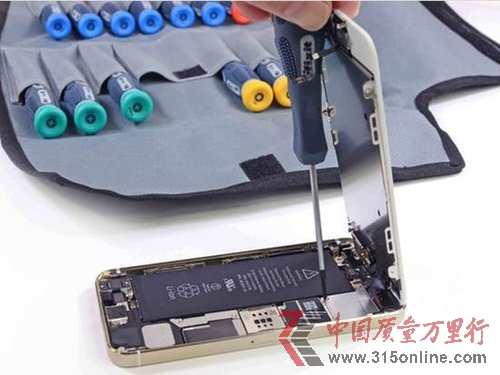

  用工具把连接器上面的金属盖拆下来,它们是用螺丝固定的,拧开就行。接下来就开始拆电池了。64GB金色iPhone 5s内部这块电池是由惠州市德赛锂电科技有限公司供应的,规格:3.8V - 5.92Wh - 1560mAh。

  对比

  iPhone 5:3.8V - 5.45Wh - 1440mAh,8小时3G通话,待机225小时;

  三星Galaxy S4:3.8 V - 2600 mAh - 9.88 Wh,7小时通话,待机300小时;

  摩托罗拉Moto X:3.8V - 2200mAh - 8.4Wh,24小时混合使用。

  好像不同的机型,其电池供应商都不同,16GB灰色iPhone 5s用的又是新普科技股份有限公司的电池。

64GB版金色iPhone 5s拆解 维修成本提升

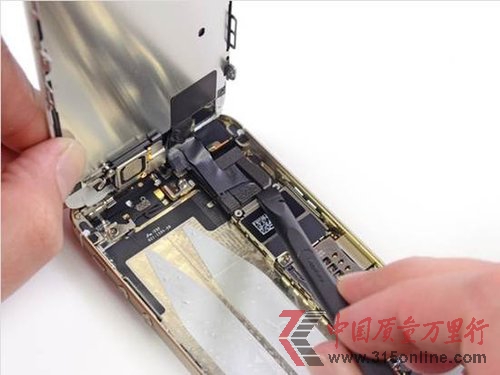

  安全拆下电池,下一步就是拆屏幕了。拆屏幕的过程需要先拆FaceTime摄像头组件、数字转换器、LCD电线,然后才能解放屏幕总成。

64GB版金色iPhone 5s拆解 维修成本提升

64GB版金色iPhone 5s拆解 维修成本提升

64GB版金色iPhone 5s拆解 维修成本提升

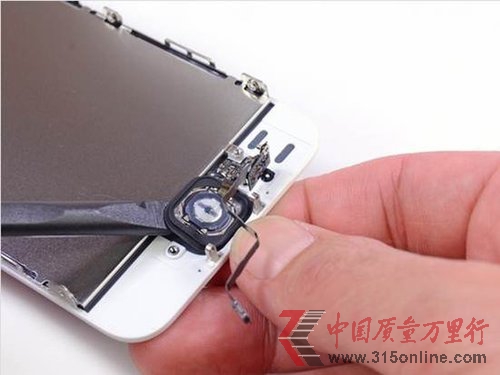

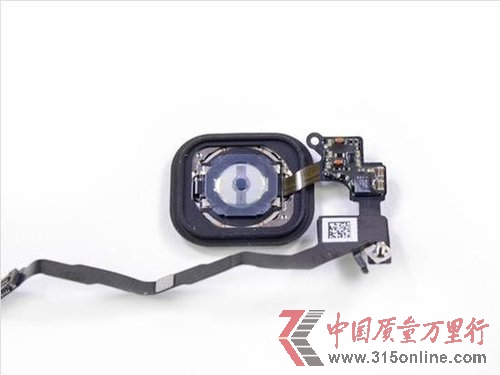

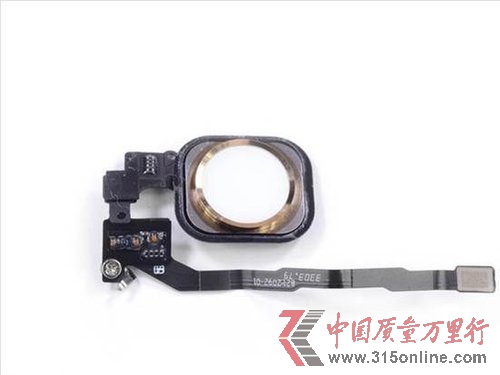

  现在大家看到的就是Home键和Touch ID的拆解了。指纹识别技术由苹果收购的移动安全公司 AuthenTec 提供。

64GB版金色iPhone 5s拆解 维修成本提升

64GB版金色iPhone 5s拆解 维修成本提升

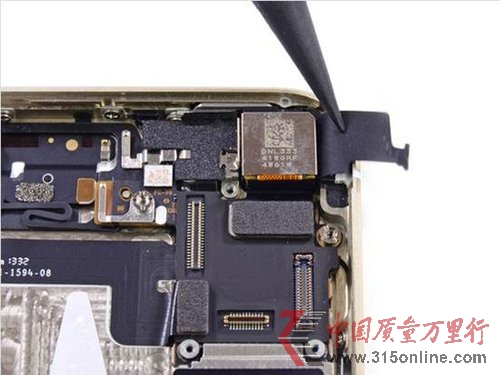

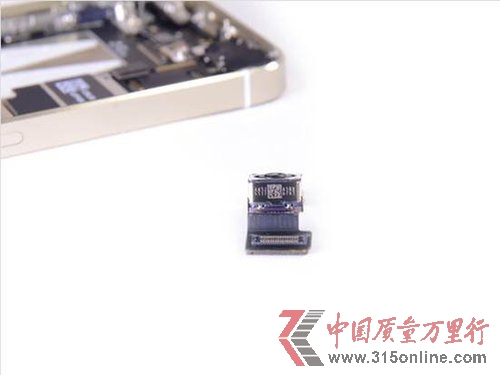

  这就是iSight摄像头组件,背后印刷着DNL333 41GRF 4W61W。据Chipworks分析,这个DNL标记,跟iPhone 4s和iPhone 5摄像头组件上的标记是相一致的,后两款设备都是用索尼IMX145摄像头。虽然iPhone 5s摄像头模块旁边的标记不同,但内部人士告诉我们iPhone 5s依然是用索尼的摄像头模块。但是iPhone 5s的iSight摄像头像素间距提升为1.5 μ,所以不太可能还是IMX145,可能是新一代的产品。摄像头模块下面印刷着AW32 65BD 4511 b763。



标 签:iPhone 5s
