今朝装饰获一种蹲便改造的坐便结构专利

装修时想把蹲便改坐便的话，在技术上会遇到很多麻烦，尤其是对于老房卫生间的改造。为了将老房蹲便改造为坐便，本实用新型提供了一种适用于预制楼板蹲便改造的坐便结构。

一种适用于预制楼板蹲便改造的坐便结构专利

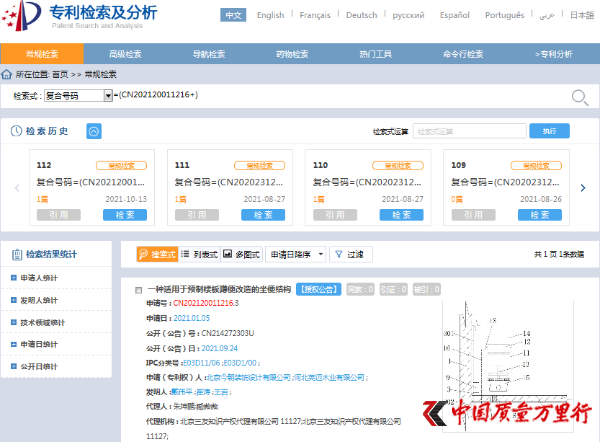

专利号：ZL202120011216.3登录国家知识产权局政府网站http://www.sipo.gov.cn/ 即可查询检索到本专利相关内容。

背景技术：很多上世纪七十至九十年代间的老房，设计之初为了降低成本及施工方便，多采用预制楼板（预制空心板）结构。这类结构的住宅卫生间普遍为非下沉式的普通卫生间，这就导致在蹲便改坐便装修时，因为预制楼板无法开洞的硬性缺陷，只能采用台面加高或软管侧排、后排的坐便，继而产生出台面与卫生间高低差导致的磕碰滑倒、软管使用寿命短导致的渗漏、卫生死角难清理导致的藏污纳垢等诸多问题。

本实用新型的有益效果：该预制楼板蹲便改造的坐便结构既达到了蹲便改坐便的目的，又去掉了原始的蹲便台，还无需对预制楼板开洞，使卫生间的地面与外部地坪水平无高差，安全性得到了保障，且坐便四周无卫生死角，美观大方。

本专利结构工程原理

一种适用于预制楼板蹲便改造的坐便结构，包括排水主管道3、假墙14和壁挂式坐便15。

排水主管道3的下部设有三通9，壁挂式坐便15内的污水可以依次通过坐便排水管10和三通9后进入排水主管道3。

三通9、坐便排水管10、壁挂式坐便15、支架11、隐藏式水箱12、进水管13和假墙14均位于预制楼板2的上方。假墙14与承重墙1和预制楼板2连接为一体，在安装该适用于预制楼板蹲便改造的坐便结构时，无需对预制楼板开洞，保证了该适用于预制楼板蹲便改造的坐便结构和预制楼板2的安全。

蹲便改坐便结构具体施工过程

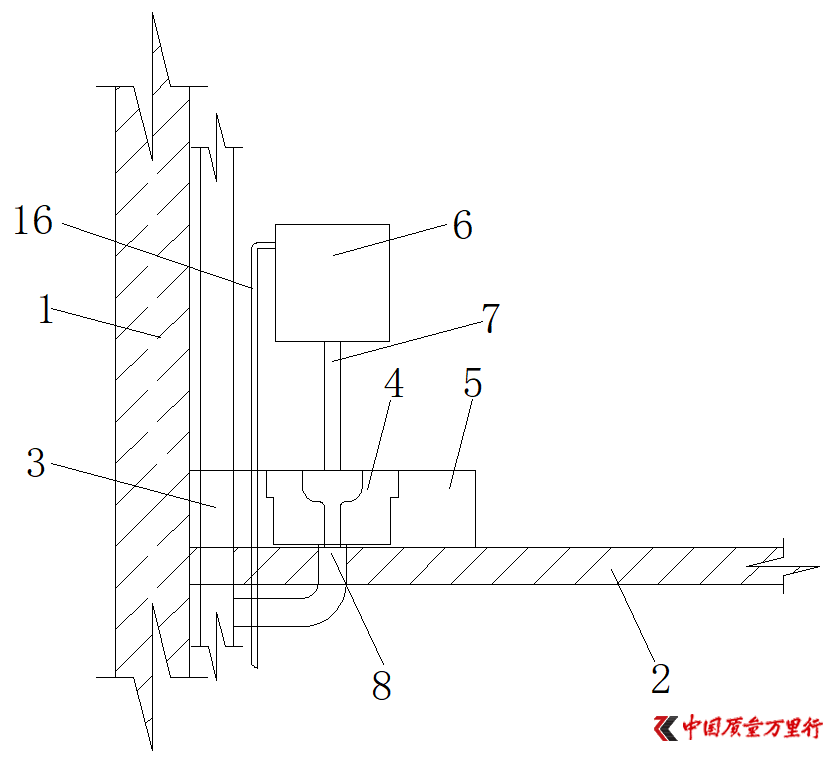

预制楼板卫生间的原始蹲便结构包括：承重墙1、预制楼板2、排水主管道3、原始蹲便器4、坎台5、原始水箱6、输水管7、原地面排污口8和供水管16。

步骤1：拆除原始蹲便器4、坎台5、原始水箱6和输水管7，如下图所示。

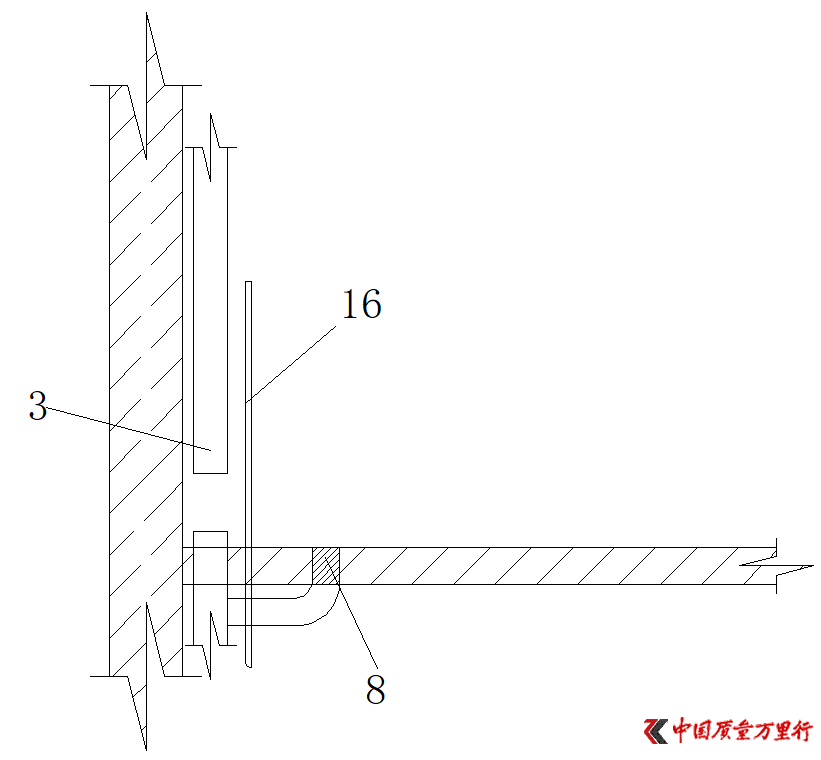

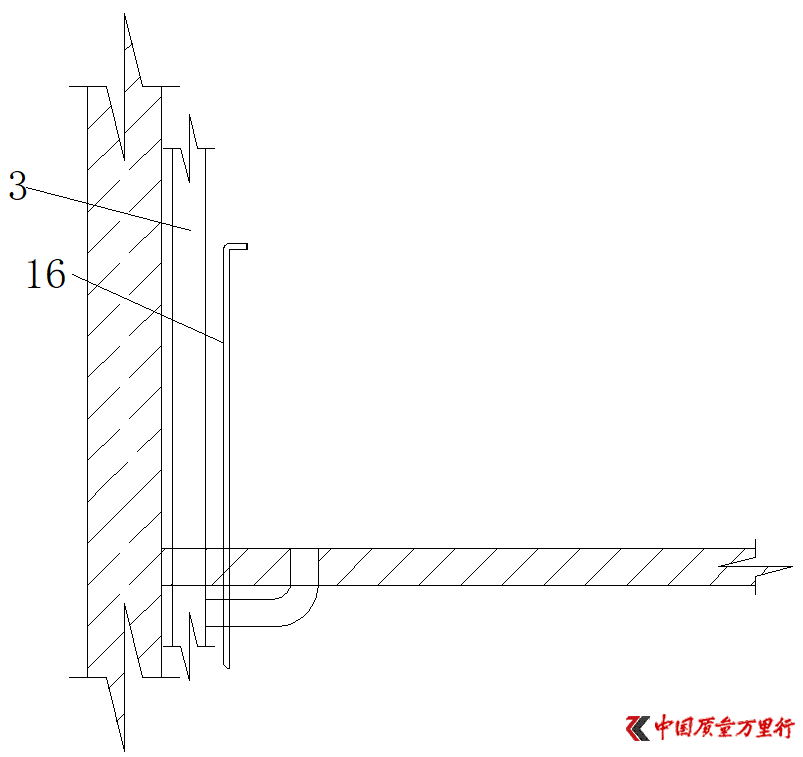

步骤2：封堵原地面排污口8，重新在预制楼板2和承重墙1的表面做防水层，在预制楼板2的地面铺设地砖，对排水主管道3的下部做断管处理，供水管16的上部截断，如下图所示。

（截断供水管16时，应保证保留的供水管16能够全部位于后续砌筑的假墙14内。）

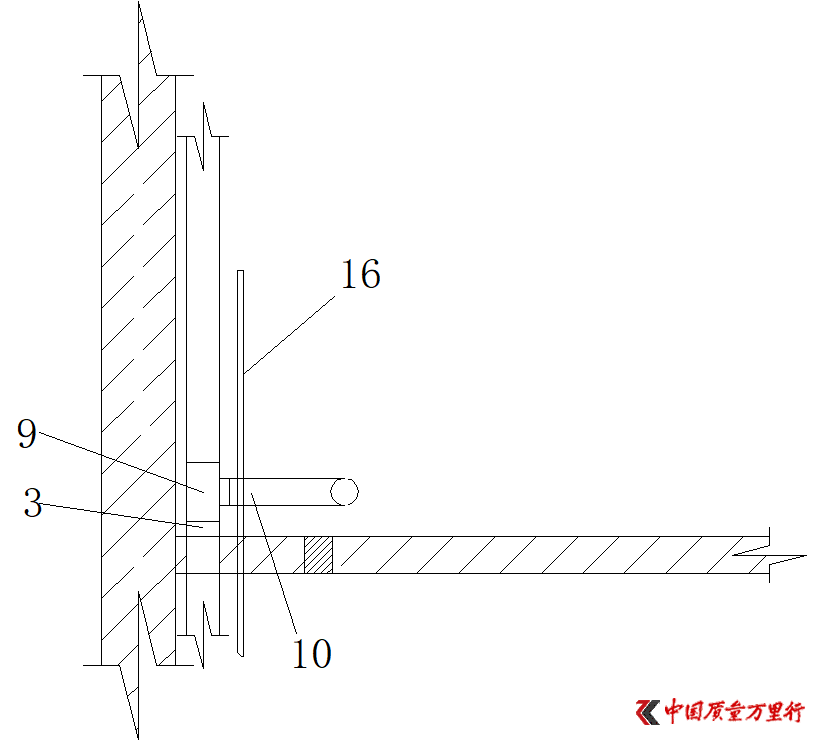

步骤3：在排水主管道3的断管处安装三通9，三通9连接坐便排水管10，如下图所示。

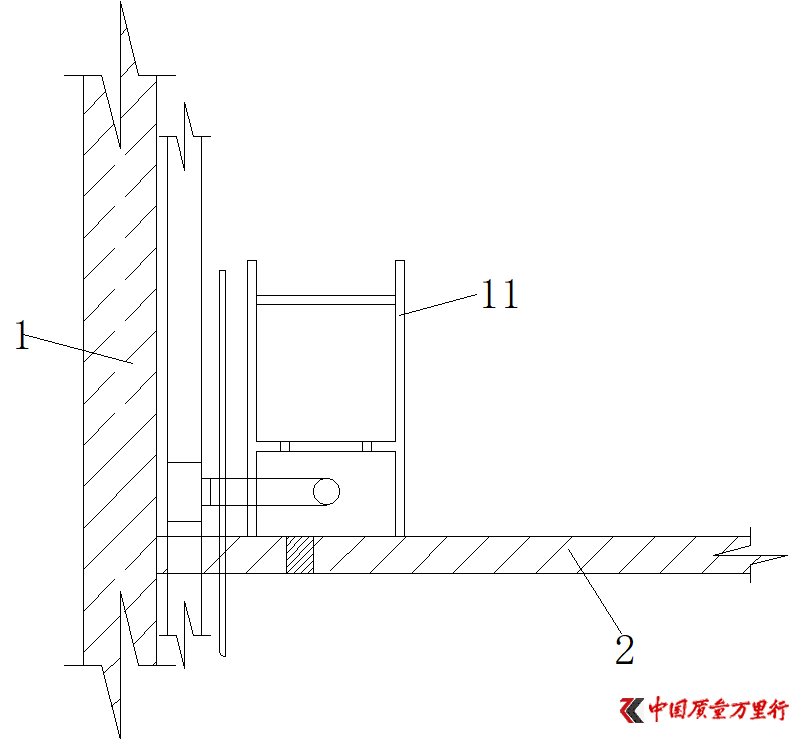

步骤4：将支架11放置于预定位置，支架11与承重墙1及预制楼板2固定牢靠，如下图所示。

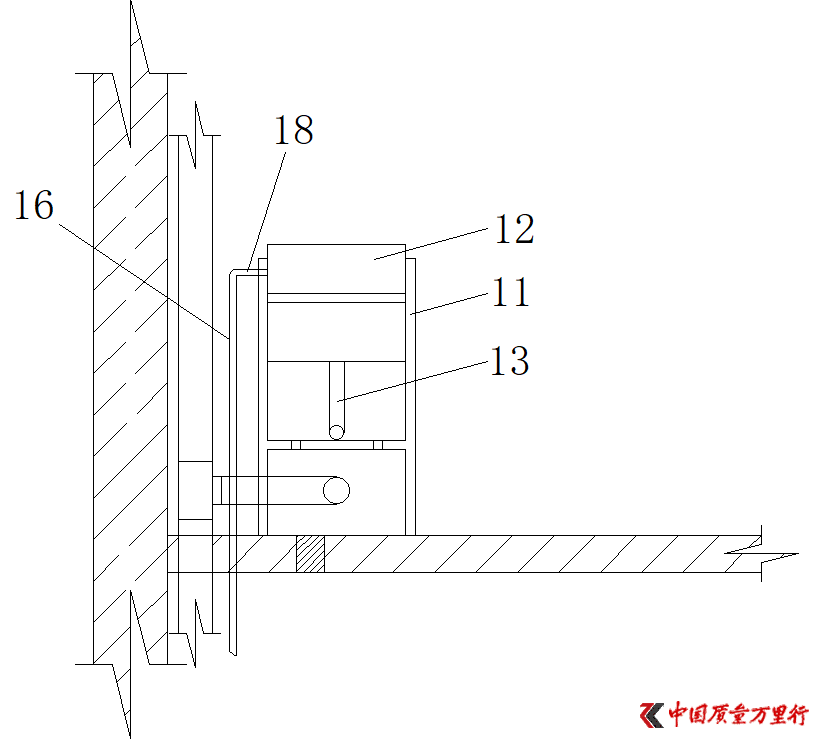

步骤5：隐藏式水箱12与支架11的上横梁1103连接固定，进水管13与隐藏式水箱12的出水口连接，供水管16的上端通过连接管18与隐藏式水箱12的入水口连接，如下图所示。

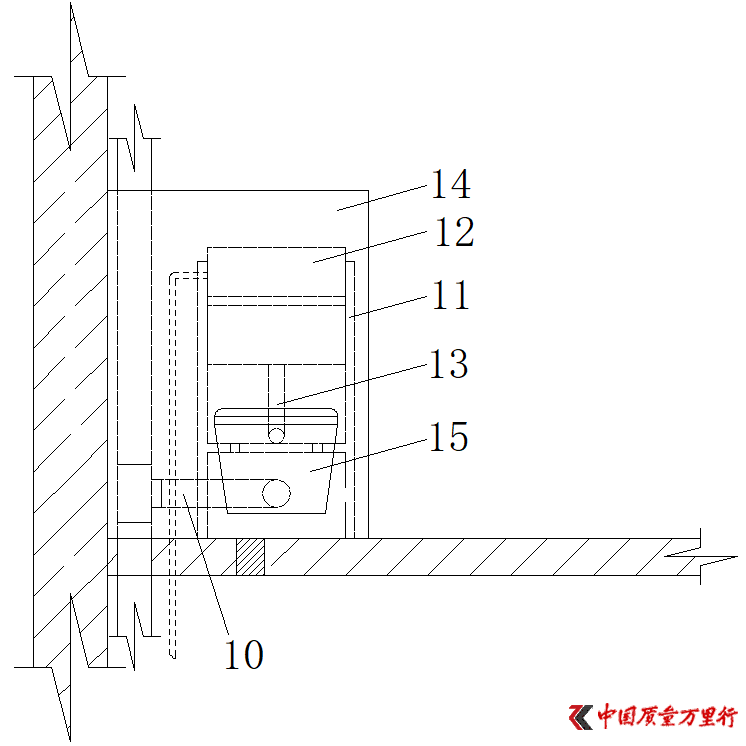

步骤6：砌筑假墙14，壁挂式坐便15与支架11的下横梁1104连接固定，进水管13与壁挂式坐便15连接，壁挂式坐便15与坐便排水管10连接，如下图所示。

（假墙14位于支架11的四周。支架11的材质为钢；假墙14由轻体砖和水泥板砌筑而成，具有防腐、防水、防火、隔音性能高等优点。假墙14的墙面砖采用瓷砖粘接剂薄贴施工，降低假墙整体厚度。）

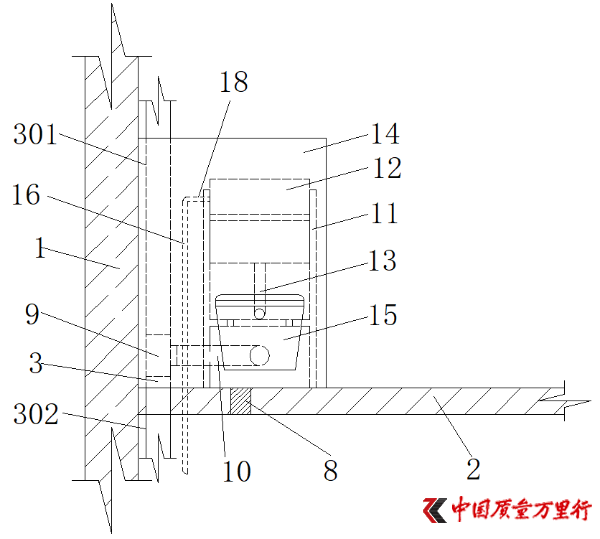

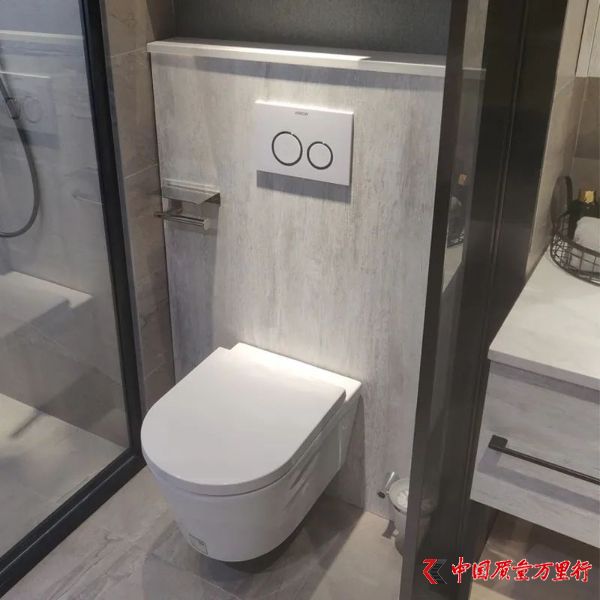

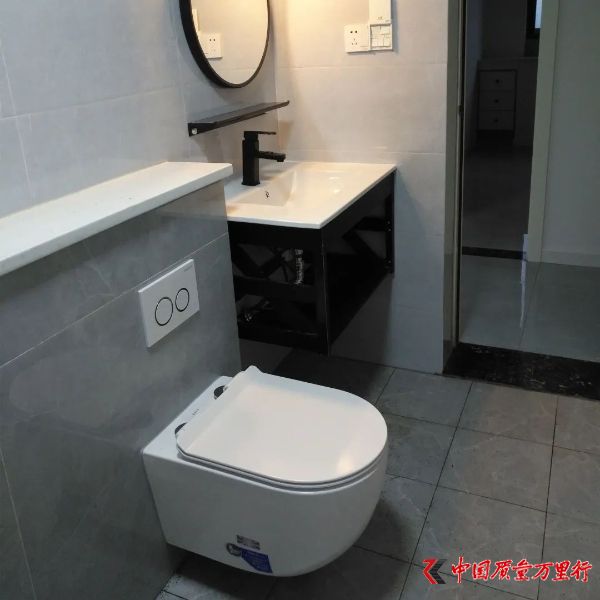

在上述改造施工过程完成后，将形成的适用于预制楼板蹲便改造的坐便结构。
